Handleiding

Leer hoe je de PadDIY Lektester gebruikt. In deze handleiding staan de functies van de lektester en de gebruiksinstructie.

Gebruik

1. Sluit de luchtslang stevig aan de test poort.
2. Sluit PadDIY op een USB-C stroomvoorziening (adapter of power bank).
3. De lektester geeft het hoofdmenu tijdens het opstarten.

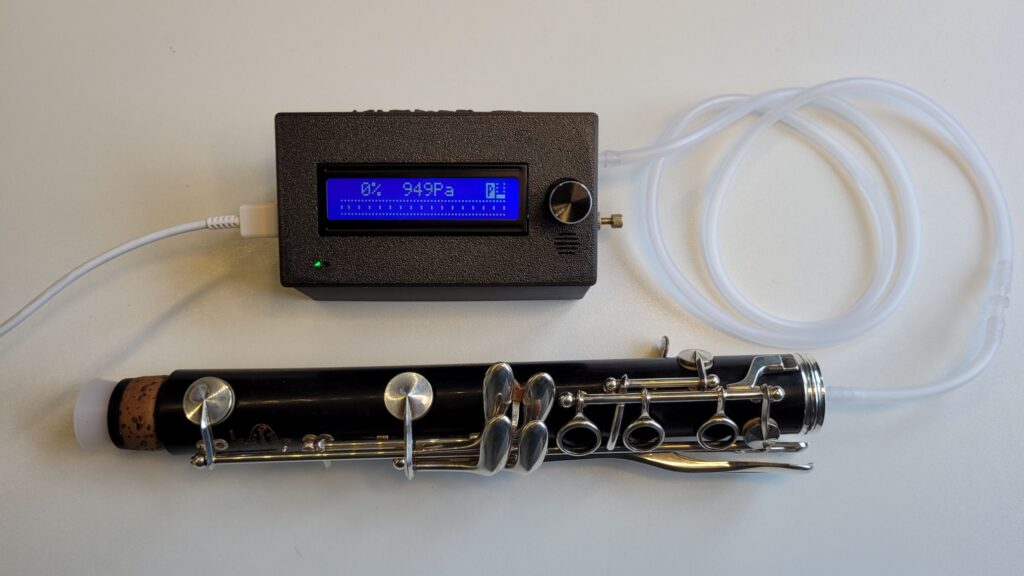

4. Sluit het andere eind van de luchtslag met een stop aan op het muziekinstrument. Sluit de andere kant van het instrument af met een blinde stop.
5. Selecteer het menu-item “Start” en druk op de regelknop. Het scherm met de lekmetingen verschijnt. Het percentage waarin het instrument luchtdicht toont 0% aangezien er nog toongaten open zullen zijn.
6. Neem het instrument in handen en sluit de toongaten. Het percentage zal toenemen aangezien er nu minder lucht door het instrument heen kan stromen. Een goed afgesteld instrument heeft een waarde van 90% of hoger.
7. Tijdens de metingen wordt ook met een audiosignaal de sluiting kenbaar gemaakt. Een betere sluiting geeft een hogere toon. De pieptoon is hoorbaar vanaf een sluiting van 20% (met de standaardinstellingen).
8. Als de waarde lager is probeer dan om verschillende toongaten voorzichtig aan te drukken om te kijken welke mogelijk lucht lekt.

Scherm met lekmetingen

Bij het meten van het volgende scherm wordt weergegeven:

Het display geeft aan

• De sluiting van het instrument als percentage, waarbij 100% volledig luchtdicht is.
• De druk in Pascal over de druksensor. Een waarde van 0 Pa betekent volledig luchtdicht.
• Het pictogram P geeft de geselecteerde pompvermogen, variërend van 0 (minimum) tot 4 (maximum).

Aanpassen audio-drempelwaarde

De drempelwaarde voor de audiofeedback is instelbaar als een percentage van de gemeten luchtdichtheid. Zodra de luchtdichtheid van het instrument boven deze ingestelde waarde komt, klinkt er een pieptoon om aan te geven dat de gewenste drempel is bereikt.

De drempelwaarde kan worden aangepast via het hoofdmenu, maar ook direct tijdens een meting door aan de draaiknop te draaien.

Druk aanpassing

Bij een hogere luchtdruk is de kans groter dat de kleppen van het instrument worden opengeblazen. Het meetresultaat is dan minder betrouwbaar. Daarom zal er normaalgesproken gemeten worden met een zo laag mogelijke druk.  Een nadeel van de lagere druk is echter dat het iets langer duurt voordat de luchtdruk in het instrument gestabiliseerd is. Met de lekmeter kan de druk daarom worden aangepast.

Het pompvermogen kan op 4 niveaus worden ingesteld. Dit kan vanuit het hoofdmenu onder het menu item Power.

De luchtdruk waarmee gemeten staat in onderstaande tabel

Niveau pomp vermogen	Luchtdruk (kPa)	Luchtdruk (cm water)
1	< 0,5 kPa	< 5 cm
2	~1 kPa	~10 cm
3	~2 kPa	~20 cm
4	~3 kPa	~30 cm

Menu structuur

Via een menu en de draaiknop kan de meting gestart worden, en kunnen diverse functies van de lektester naar wens aangepast worden. De draaiknop geeft toegang tot de verschillende functies van de lektester.

De functies op het scherm zijn:

• Start: Start de metingen en ga naar het scherm met het meetresultaat.
• Power: hiermee stelt u de luchtdruk in van 1 (minimum) tot 4 (maximum). Een lage luchtdruk is doorgaans beter om te voorkomen dat kleppen opengeblazen worden waardoor het meetresultaat minder relevant is.
• Sound: Zet akoestische feedback aan of uit.
• Calibrate± Start de kalibratieprocedure. Hiermee kunnen de kranen voor volume en het druk opnieuw ingesteld worden. Zie kalibratie.
• Advanced …:
  • Pwr off: Tijdsduur in seconden voor automatisch uitschakelen. Staat standaard 5 minuten
  • Sound min: percentage waaronder geen audio feedback wordt gegeven. Staat standaard op 20%, instelbaar tussen 0% en 95%.
  • Min PWM: waarde voor minimaal pomp vermogen. Enkel aanpassen op advies van tech support.
  • Safeguard: Wanneer geactiveerd, zal de pomp uitgeschakeld na 30 seconden als er geen luchtstroom is gedetecteerd.
  • Factory Reset: Zet alle instellingen terug naar de originele staat.
  • About: Weergave van diagnostische versie-informatie zoals firmware versie.

Kalibratie

Normaal gesproken is het niet nodig om de kranen voor volume en druk aan te passen. Dit hoeft enkel als de meetwaarden buiten bereik liggen:

• Als de meter bij het opstarten een percentage groter dan 5% geeft zonder dat een instrument is aangesloten
• Als de gemeten luchtdruk een waarde hoger dan 900 Pa aangeeft.

De procedure voor het kalibreren helpt bij het aanpassen van het debiet en de druk afsluiters. Deze procedure kan op de lektester zelf worden uitgevoerd, of met hulp van de Companion App. Onderstaand is de procedure op de lektester zelf.

• Sluit geen instrument aan en laat de luchtslang gewoon open.
• Ga naar het hoofdmenu en selecteer het menu-item Calibrate .. Bevestig met Continue
• Sluit de volumeklep FL (links) door deze geheel dicht te draaien en ga verder. Het kan nodig zijn om de borgring van de luchtkraan even los te maken.
• De pomp wordt gestart en de huidige druk wordt weergegeven. Ook wordt aangegeven welke actie er met de drukkraan PR (rechts) moet gebeuren: Open (openen), Close (sluiten) en Proceed. De gewenste druk ligt ergens tussen de 800 en 900 Pa.
• Bij het weergeven van Proceed kan de borgring op de luchtkraan dichtgedraaid worden.
• Ga door met  Proceed.
• Nu kan het volumeventiel (links FL) dienen te worden aangepast in. Het kalibratie scherm toont weer de actie: openen, sluiten en Ready. De gewenste luchtdruk ligt ergens tussen de 700 en 800 Pa.
• Draai de borgring dicht en klik op Ready.
• Hiermee is de kalibratie voltooid.

Direct het flow‑percentage resetten

Soms kan de opgeslagen referentiewaarde voor de flow na kalibratie licht verschuiven, waardoor het weergegeven percentage niet meer klopt. Je kunt de juiste referentiewaarde direct herstellen door tijdens de metingen de knop lang ingedrukt te houden. Zorg daarbij wel voor vrije uitstroom; houd daarom één toongat geopend.

Firmware Update

Upgrade uw PadDIY naar de laatste firmware versie met de volgende link: Firmware-Update
